Basemonterede præisolerede rørstøtter

Feltfremstillet isolering omkring rørstøtter skaber svage punkter i ethvert præisoleret system. Yangzhou Tianshuns basismonterede præ-isolerede rørstøtter ankommer som en enkelt fabriksbygget enhed med en fuldt indkapslet isoleringsblok, integreret dampspærre og valgfri glideplader - skærer arbejdsstedets arbejde, eliminerer termiske broer og fremskynder installationen. Anmod om et tilbud, send din isoleringsspecifikation, eller diskuter dine projektkrav.

I et præisoleret rørprojekt - fjernvarme, kølenetværk eller industrielle varme og kolde ledninger - er isoleringssystemet kun så stærkt som dets svageste punkt. Støtteplaceringerne er normalt det svage punkt. At fremstille isolering omkring en rørsko, skære blokmateriale i størrelse og tætning af dampspærren i akavede positioner tager tid, afhænger i høj grad af installatørens dygtighed og er vanskeligt at inspicere ordentligt, når først beklædningen går på.

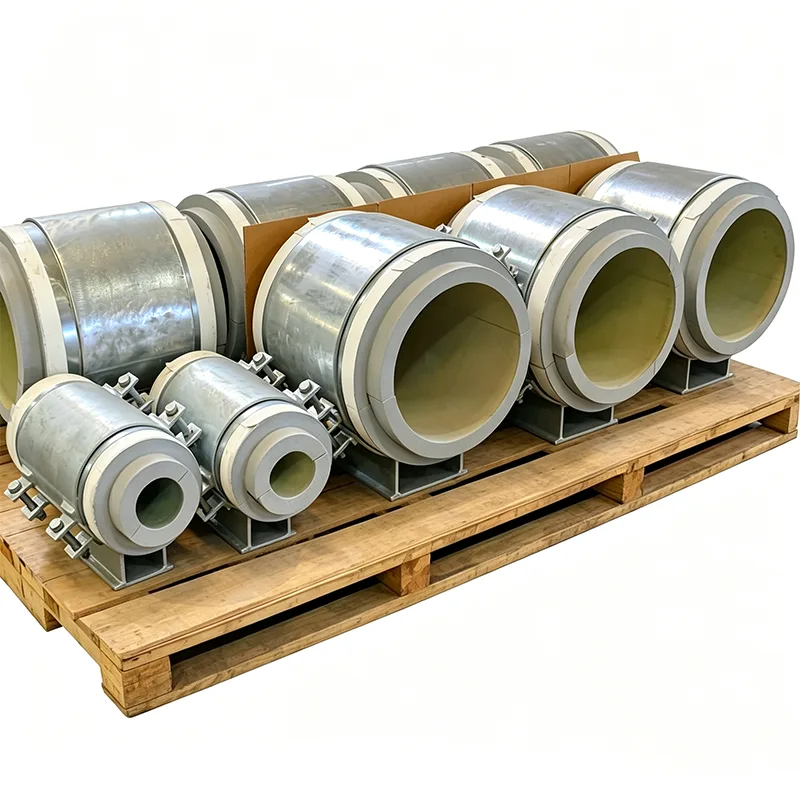

Grundmonterede præisolerede rørstøtter eliminerer dette arbejde på stedet. Den bærende isoleringsblok er fabriksbundet inde i metalstøttelegemet og forseglet i en kontinuerlig kappe, før den nogensinde forlader vores fabrik. Samlingen ankommer på stedet som en enkelt, monteringsklar enhed: bolt den fast til fundamentet eller stålværket, læg røret, og tilslut den tilstødende rørisolering direkte til understøtningens indbyggede tætningskrave. Vi har fremstillet disse understøtninger på vores Yangzhou-anlæg siden 2012 til projekter, hvor konsistens, hastighed og langsigtet isoleringsydelse ikke er til forhandling.

Hvad du får i én fabriksbygget samling

Hver basismonteret præisoleret rørstøtte består af tre integrerede lag:

En stiv stålbundplade med forborede ankerbolthuller, dimensioneret til dine strukturelle belastninger og seismiske krav.

En isoleringsblok med høj densitet, valgt til driftstemperaturen, fuldt fanget i metallegemet. Til varme tjenester op til 140°C bruger vi typisk polyurethan med høj densitet (PUR) eller polyisocyanurat (PIR). Til kølet vand og applikationer under nul bruges cellulært glas med lukkede celler eller PIR med en lavtemperaturserviceklassificering.

En rørvugge eller sadel, der fordeler belastningen ind i isoleringsblokken, mekanisk fastgjort for at forhindre rotation eller løft. Vuggen er designet med en radius, der matcher rørets ydre diameter og inkluderer en beskyttende foring for at forhindre belægningsskader.

Hele metalkonstruktionen er varmgalvaniseret som standard, med rustfrit stål tilgængeligt til korrosive miljøer. Fordi isoleringsblokken er bundet under kontrollerede fabriksforhold, er trykbelastningsvejen perfekt vinkelret, og der er ingen luftspalter, der ville tillade konvektiv varmetab eller fugtvandring over tid.

Ingen termiske broer, ingen damplækager

Det afgørende træk ved denne støtte er, at stålbundpladen og rørholderen aldrig rører ved hinanden. Isoleringsblokken bærer den fulde rørvægt og fungerer som et termisk brud. På et koldt rør betyder det, at der ikke dannes frost på bundpladen eller konstruktionsstålet under den. På et varmt rør betyder det, at der ikke går varme tabt til fundamentet.

Til dampspærren fremstiller vi støtten med en integreret metaltætningsflange rundt om perimeteren. Den stedpåførte rørisoleringskappe - uanset om det er en spiralviklet metalplade eller en varmekrympende muffe - støder op mod denne flange og er forseglet med klæbemiddel eller tape, hvilket skaber en kontinuerlig, inspektionsbar dampforsegling. Vi har også forskåret den sekundære isolering rundt om støttelegemet, så personalet på stedet ikke behøver at ændre isoleringssegmenter i farten.

Når der skal ske bevægelse hos supporten

I mange præisolerede ledninger skal røret glide gennem støtten, når det udvider sig og trækker sig sammen. Vi kan integrere en glideflade med lav friktion i den basemonterede støtte uden at gå på kompromis med isoleringen. En poleret rustfri stålplade er limet til undersiden af ​​isoleringsblokken, parret med en PTFE- eller grafitpude på toppen af ​​bundpladen. Hele glideenheden er indesluttet i det forseglede støttelegeme, så støv eller fugt ikke kan nå glideoverfladerne. Designbevægelsesområdet er beregnet til at matche din rørspændingsanalyse med en generøs sikkerhedsmargin.

Dokumentation, der matcher produktets kvalitet

Hver præisoleret supportordre fra Tianshun inkluderer:

EN 10204 Type 3.1 materialecertifikater for alle konstruktionsstål og bolte.

Datablade om isoleringsmateriale, der viser termisk ledningsevne, trykstyrke og vanddamppermeabilitet ved designtemperaturen.

Dimensionsinspektionsrapporter, der bekræfter bloktykkelse, basispladedimensioner og den samlede højde og justering af samlingen.

Fabriksproduktionsregistreringer viser miljøforhold under limning og hærdning, som er kritiske for langsigtet adhæsionsintegritet.

Typiske applikationer

Fjernvarme- og kølenet, hvor præisolerede bundne rørsystemer er standard

Nedgravede og overjordiske præisolerede rørstativer i industrianlæg

LNG og kryogen rørledninger, hvor en fabriksforseglet dampspærre reducerer idriftsættelsesforsinkelser markant

Fødevare- og farmaceutiske faciliteter, der kræver hygiejniske, rengørbare støtteoverflader

Ethvert projekt, hvor reduktion af isoleringsarbejde på stedet er en målbar omkostning og tidsplanfordel

Hvorfor vælge Tianshun til præisolerede understøtninger?

Vi behandler ikke isoleringen som en eftertanke, og vi propper ikke bare en blok i en standardsko. Vores interne ingeniørteam tager dine rørstørrelser, isoleringsspecifikationer og strukturelle belastninger og konfigurerer hver støtte, så isoleringsblokken arbejder inden for dens tilladte trykspænding, dampspærren kan udføres af stedets besætning uden improvisation, og bundpladen matcher dit civile eller strukturelle stålarrangement. Denne design-first-tilgang, kombineret med vores 14 års erfaring og en gentagelsesrate over 70 %, sikrer, at du får en støtte, der holder varmen, hvor den hører hjemme, og kondensvandet ude.

FAQ

Q: Kan isoleringsblokken udskiftes, hvis den er beskadiget?

A: Det er bundet og indkapslet, hvilket gør udskiftning i marken upraktisk. Vi anbefaler at bestille en reservedel til kritiske steder. Det robuste stålhus minimerer risikoen for skader under håndtering.

Q: Hvilket temperaturområde dækker disse understøtninger?

A: Fra -196°C til +140°C for standard PIR/cellulært glaskombinationer. Til højere temperaturer kan calciumsilikatblokke anvendes.

Spørgsmål: Skal jeg levere min egen glideplade?

A: Nej. Vi kan integrere glidepladen under fremstillingen, og glideoverfladen forbliver forseglet inde i støttelegemet.

Q: Hvordan forsegler jeg rørisoleringen til din støtte?

A: Vi leverer en metalforseglingskrave rundt om støtten. Dit team på stedet støder simpelthen rørisoleringskappen op til denne krave og forsegler den med standardklæbende tape eller mastiks.

Q: Hvilke standarder gælder?

A: Stålfremstilling til MSS SP-58/69. Isoleringsblokke overholder EN 14305 (cellulært glas) eller EN 13165 (PUR/PIR). Vi kan også opfylde specifikke projektkoder som EN 253 for fjernvarmerør.
