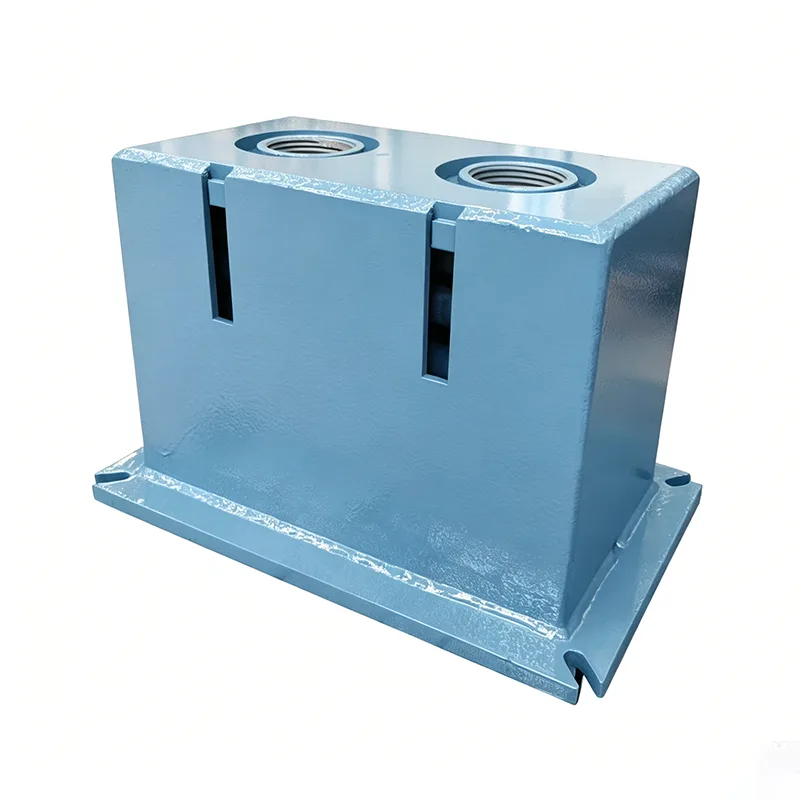

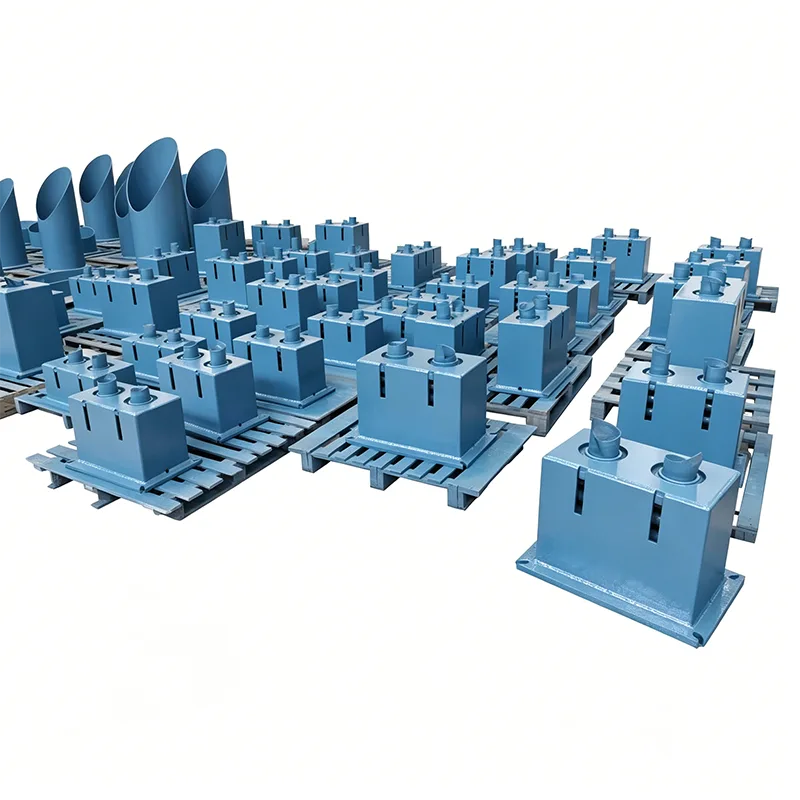

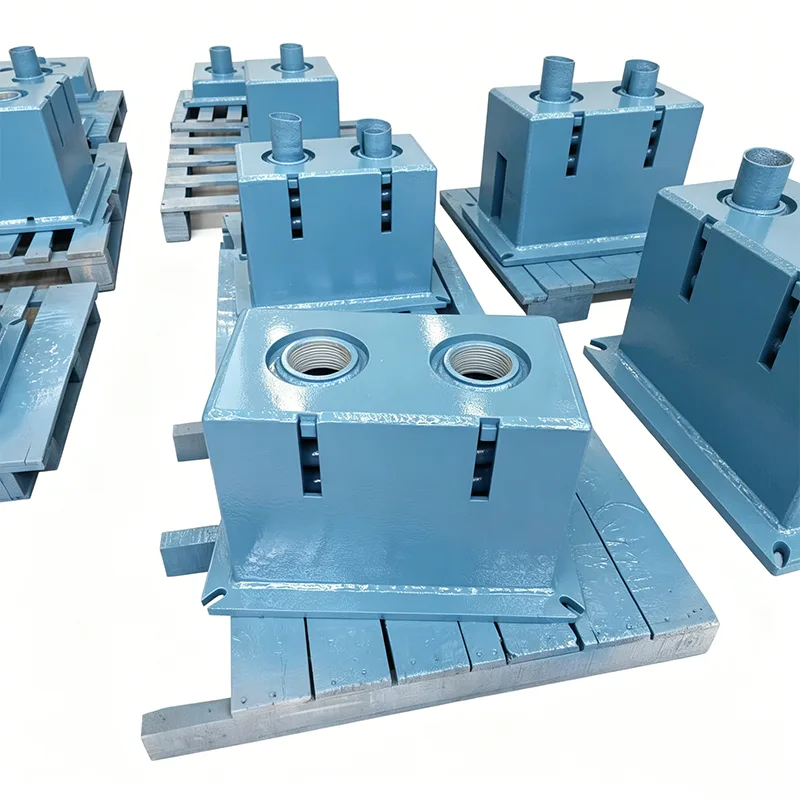

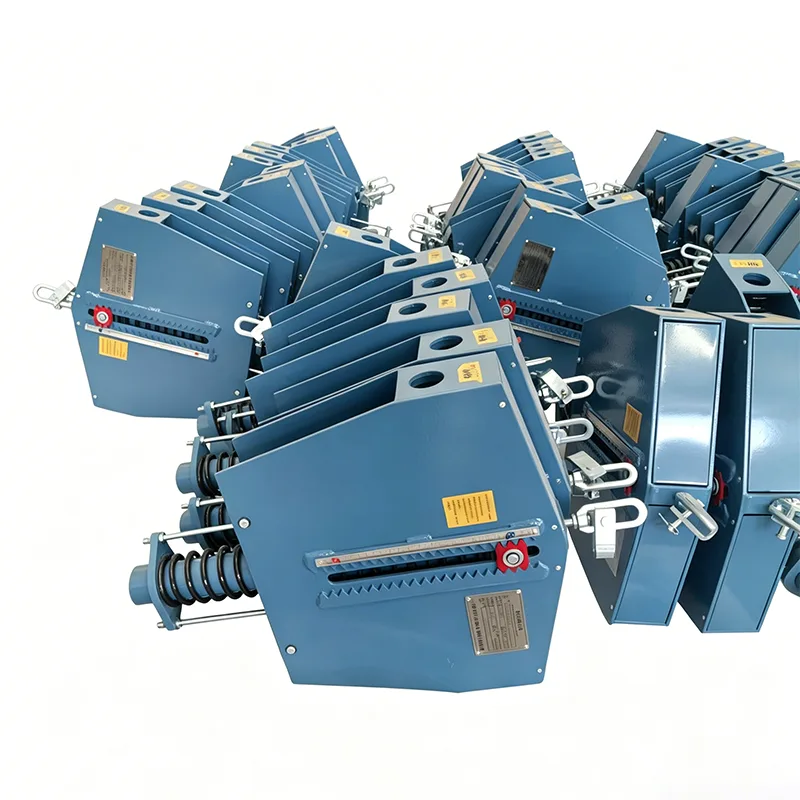

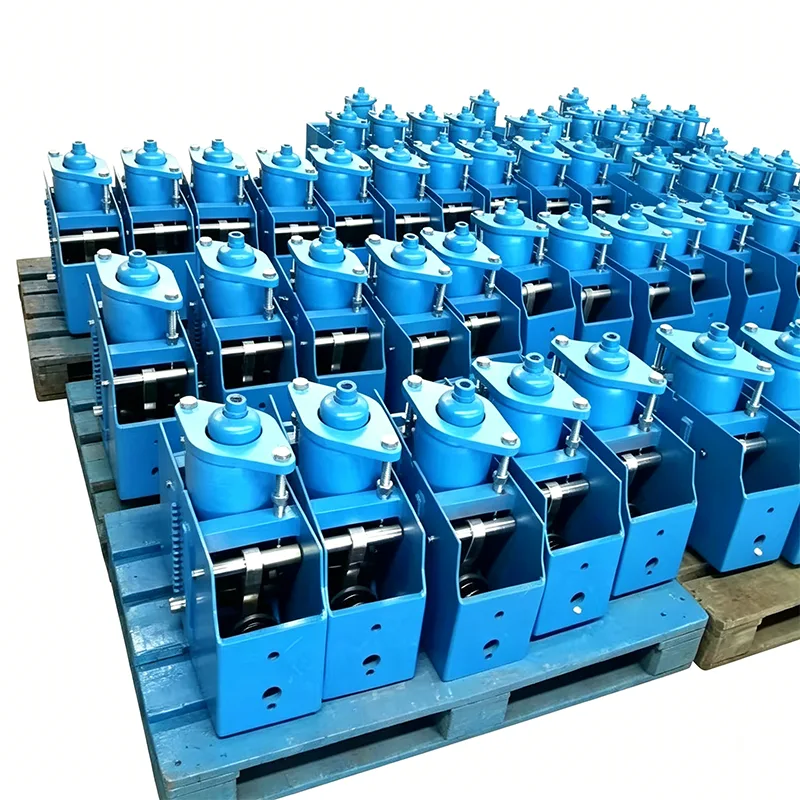

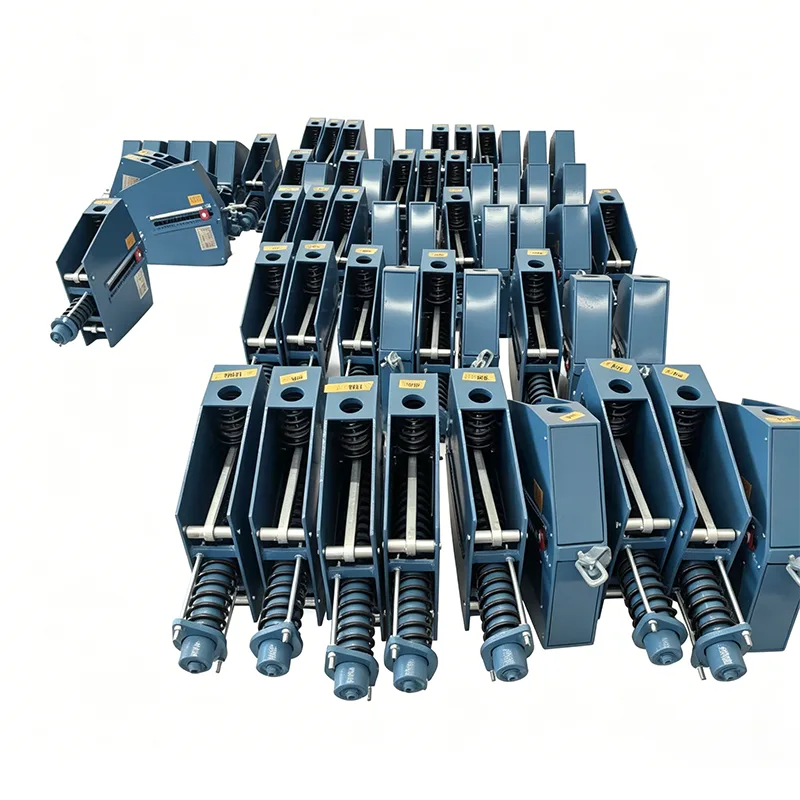

Big Ton fjederstøtter

Yangzhou Tianshun Pipeline Technology Co., Ltd. blev grundlagt i 2012 og har omfattende F&U- og produktionsekspertise inden for kraftige rørledningsstøtteløsninger. Vores Big Ton fjederstøtter er en tilpasset produktlinje udviklet til ultrahøje belastningsforhold, der bryder belastningsgrænsen for konventionelle fjederophæng. De er designet eksklusivt til ekstreme scenarier med enkelte løftepunkter på over 100 tons, og de er med succes blevet implementeret i flere nøgleenergiprojekter på nationalt niveau.

Belastningsforskydningskurve opnået fra typetesten af ​​en konstant fjederstøtte/ophæng. Den vandrette akse står for forskydning, mens den lodrette akse repræsenterer belastning. Kurven forbliver tilnærmelsesvis vandret på tværs af den fulde arbejdsvandring, hvilket viser, at støttekraften i det væsentlige forbliver konstant, når rørledningerne afbøjes på grund af termisk udvidelse og sammentrækning.

Denne typetest verificerer belastningskonstans, fuld bevægelsesstabilitet og driftssikkerhed af konstantfjederenheder. Alle produktionsenheder er underlagt belastningskalibrering før forsendelse, med belastningsafvigelse kontrolleret inden for ±6 % i overensstemmelse med ANSI/MSS-SP-58-2018 og NB/T47038-2013.

Disse produkter er anvendelige til industrielle rørsystemer med stor termisk forskydning, inklusive hoveddamprørledninger og andre højtemperatur- og højtryksrør.

Hvad er tunge arbejdsforhold? Industriens smertepunkter

I storskala energi- og petrokemiske projekter omfatter rørledninger med ekstreme belastninger:

Ultra-stor diameter tykvæggede rørledninger: DN1200+, vægtykkelse ≥50 mm, vægt pr. meter over 5 tons

Store udstyrsforbindelsesrørledninger: Indløb/udløb af reaktorer, varmeovne, dampturbiner, enkelt løftepunktsbelastning over 100 tons

Rørstativ med lang spændvidde: Spændvidde ≥30 meter, med massive koncentrerede belastninger

Speciallegeringsrørledninger: Duplex stål, nikkelbaserede legeringsrørledninger, langt tungere end kulstofstål på grund af høj materialetæthed

Begrænsninger for konventionelle produkter:

Maksimal belastning af standard fjederophæng overstiger typisk ikke 40 tons

Almindelige strukturer deformeres og mister stabilitet over 80 tons

Multi-gruppe parallel forbindelse mislykkes i at sikre synkronisering, hvilket forårsager excentrisk belastning

Meget få indenlandske producenter kan pålideligt producere 100-ton+ understøtninger

Big Ton Spring Supports er specialbygget til at løse denne brancheomspændende udfordring.

Produktets tekniske specifikationer

Kerneteknologiske gennembrud

Multi-Spring Synchronous Parallel Technology

Centralt symmetrisk arrangement for jævn kraftfordeling på tværs af 4-8 fjedergrupper

Individuel fjedertest/tilpasning, stivhedsafvigelse ≤2 %

Patenteret belastningsbalanceringsmekanisme garanterer 100 % synkron kompression

Eliminerer excentrisk belastning i flerfjedrede parallelle systemer

Strukturelt system med ultrahøj styrke

Q460C højstyrkestål, 80 % højere flydespænding end standardmaterialer

Integreret kassestruktur, 3x højere bøjnings-/vridningsstivhed end konventionelle designs

Finite element optimering eliminerer stresskoncentrationspunkter

Strukturel deformation ≤0,5 mm under fuld belastning

Heavy-Duty Connection Technology med stor diameter

42CrMo legeret stål stiftaksler (afkølet og hærdet)

Maks. stiftdiameter 150 mm, enkeltakslet belastningskapacitet over 300 tons

Selvsmørende kobberlegeringsbøsninger, friktionskoefficient ≤0,08

Minimerer friktionspåvirkning, forbedrer belastningskonstansen markant

Fremstillingsproces med høj præcision

CNC flamme + plasma komposit skæring til bærende plader

CNC-boring til nøglehuller, positionsnøjagtighed ±0,05 mm

Afspændingsbehandling efter svejsning eliminerer resterende stress

En-klemme bearbejdning på store CNC-portalcentre

Flerlags sikkerhedsbeskyttelse

Dobbelt beskyttelse: mekanisk grænse + hydraulisk buffering

Overbelastningsalarm udløses ved 110 % nominel belastning

Redundant design: sikker drift, selvom en fjedergruppe svigter

Anti-væltende struktur sikrer stabilitet under sidekræfter

Dedikeret test- og verifikationssystem

300-tons dedikeret belastningstester til 100 % fuld belastningsvalidering

Kontinuerlig dataindsamling i fuld slag (10 aflæsninger pr. sekund)

Konstansberegning i realtid – ukvalificerede enheder sendes aldrig

Simuleret træthedstest verificerer langsigtet pålidelighed

Factory Test & Validation Protocol

Hver Big Ton Spring Support gennemgår obligatorisk test før levering:

Inspektion af indgående materiale

Spektralanalyse for højstyrkestålsammensætning

Fjederstål hårdhed & metallografisk test

Ultralydsdetektering for interne defekter

Trækprøvning af mekaniske egenskaber

Igangværende kvalitetskontrol

3-koordinat dimensionel inspektion for CNC dele

100% UT ultralydsdetektering af svejsefejl

100% MT magnetisk partikel svejseinspektion

Tilpasning af fjedergruppens last-forskydningskurve

Sluttest med fuld belastning (kernetrin)

300-tons tester trinbelastning: 0→50%→100%→120%

Fuldslagstest med 50+ målepunkter

Bekræftelse af belastningskonstans (skal være ≤±3%)

Kontrol af strukturel deformation (skal være ≤0,5 mm)

Validering af synkroniseringsnøjagtighed (≤2 % gruppeafvigelse)

Leveringsdokumentation

Fuldstændig materialekvalitetscertifikater

Rapporter om registrering af svejsefejl

Forårsmatchende testrapporter

Fuldlast testkurve rapporter

Finite element analyse rapporter

Produktkvalifikationsbevis

Typiske ansøgningssager

Case 1: 20 millioner tons/år raffinerings- og kemisk integrationsprojekt

Produkt: 150-tons Big Ton konstant kraft fjederstøtte

Anvendelse: Hydrogeneringsreaktorudløbsrørledning

Betingelser: 150 tons belastning, 250 mm forskydning, 420 ℃ høj temperatur

Resultat: 3 års stabil drift, konstanthed opretholdt inden for ±2,5 %

Case 2: Ultra-superkritisk 1000MW strømenhed

Produkt: 120 tons kraftig bøjle med konstant kraft

Anvendelse: Hoveddamprørledning

Betingelser: 120 tons belastning, 300 mm forskydning

Resultat: Bestået kraftværksaccept ved første forsøg, ingen driftsproblemer

Case 3: LNG-terminalprojekt

Produkt: 80 tons lavtemperatur kraftig støtte

Anvendelse: Koldboks hovedrørledning

Betingelser: -162 ℃ kryogent miljø, 80 tons belastning

Resultat: Korrekt materialevalg ved lav temperatur, ingen problemer med skørhed

Tilpasset projektserviceproces

Teknisk konsultation forud for projektet

Dedikeret ingeniør til at indsamle detaljerede arbejdstilstandsparametre

Foreløbigt design med beregning af belastning-forskydning

Verifikation af endelige elementers strukturelle styrke/stivhed

Teknisk forslag + tilbudslevering

Design bekræftelse

Detaljerede tekniske tegninger (kontur, belastningstabeller)

Bilateral bekræftelse af vigtige tekniske parametre

Udvikling af inspektions- og testplan (ITP).

Produktionsstart efter underskrevet godkendelse

Sporing af produktionsfremskridt

Ugentlige produktionsfotoopdateringer

Kundevidne muligheder for vigtige milepæle

Tredjeparts inspektionsstøtte hele vejen igennem

Teknisk afklaringssvar i realtid

Fabriksaccept

On-site fuld-load test vidne til rådighed

Visning af testdata i realtid

Fuldstændig dokumentationsoverdragelse

Professionel indpakning og forsendelse

Support på stedet

Teknisk personale til installationsvejledning

Idriftsættelse & lastkalibreringshjælp

Opfølgningsbesøg efter idriftsættelse

Livsvarig teknisk support

Big Ton Spring Supports sætter det tekniske benchmark for kraftig rørledningsstøtte. Vi skubber industriens grænser og leverer pålidelige løsninger med ultrahøj belastning til dine kritiske ingeniørprojekter gennem strenge tests og dokumenteret projekterfaring.
