Konstant fjederophæng med høj kapacitet

Yangzhou Tianshun har designet og fremstillet fjederstøtter med konstant belastning siden 2012. Vores bøjler med høj belastning, der dækker designbelastninger op til 500 kN og kan tilpasses ud over det, er bygget i et 35.000 m² stort anlæg bemandet af over 100 kvalificeret personale. Hver enhed er forudindstillet, testet og sendt med fuld dokumentation til projekter i mere end 45 lande.

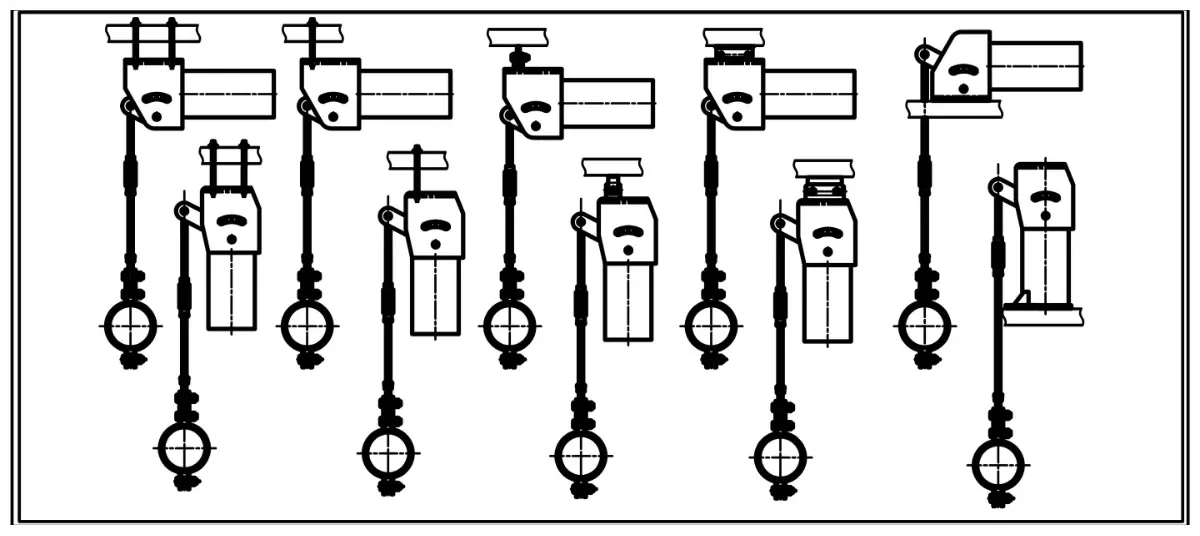

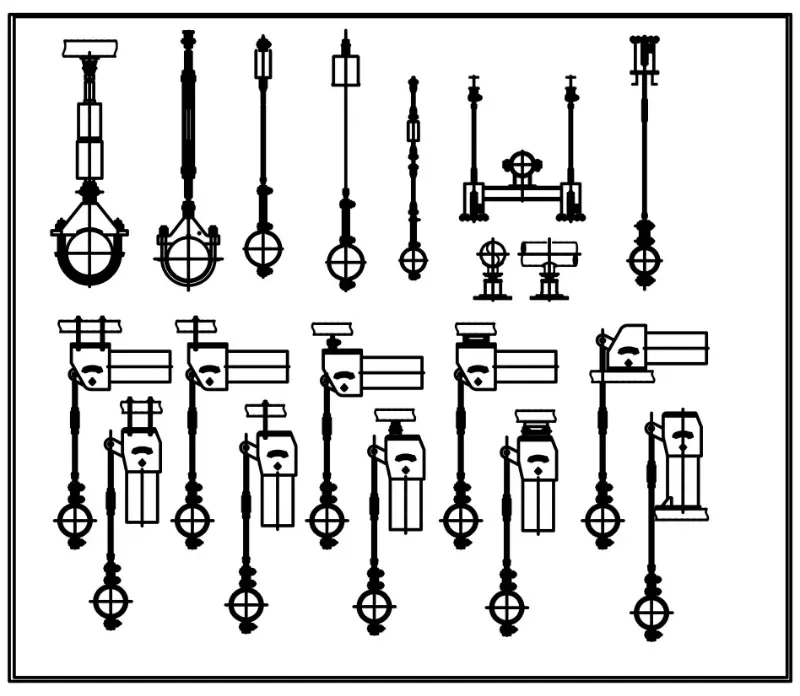

Teknisk oversigt

Vi konverterer mellem nationale standarder, forudsat at parametrene er teknisk kompatible. Der anvendes ingen korrektionsfaktorer, når de designmæssige belastninger og bevægelser falder inden for grænserne for den valgte standard.

Hvorfor en konstant belastning betyder noget i højbelastningsrørstøtte

Når en højbelastningskonstant fjederophæng oplever stor lodret forskydning på grund af termisk ekspansion, ændrer en variabel fjederstøtte sin modstandskraft, når fjederen komprimeres eller strækkes. Denne belastningsvariation kan overføre uønsket belastning ind i rørvæggen, tilsluttet udstyr og tilstødende understøtninger. En konstant fjederophæng eliminerer dette problem ved at levere en praktisk talt uændret støttekraft fra den kolde position til den varme driftsposition og overalt derimellem.

Mekanismen bruger en trykfjeder, der virker gennem en krumtap- og plejlstangssamling. Geometrien er arrangeret således, at fjedermomentet omkring hovedtappen er lig med belastningsmomentet ved hvert punkt i slaget. Resultatet er en støttekraft, der forbliver inden for et smalt afvigelsesbånd, uanset hvor langt røret bevæger sig lodret.

Designfunktioner, der gør pålidelighed med høj belastning mulig

Robust bæreevne med snæver afvigelse

Standardmodeller dækker driftsbelastninger fra 0,1 kN til 500 kN. For belastninger over 500 kN udvikler vi tilpassede understøtninger i forhold til kundens tegninger og specifikationer. Belastningsafvigelsen holdes inden for ±5 % af den nominelle værdi som standard, med en højpræcisionsoption, der opnår ±3 %. Denne snævre tolerance verificeres på vores kalibreringsbænk før afsendelse.

Stabil struktur til tung lodret kørsel

Huset fungerer som en beskyttende indkapsling, der holder byggeaffald og forurening på stedet væk fra fjederen og forbindelsen. Standardvandringer på 50 mm, 100 mm, 200 mm og 400 mm er tilgængelige, og faktisk vandring op til 600 mm kan leveres, når rørlayoutet kræver det. Øvre og nedre rejsegrænsestop er integreret for at forhindre overkørsel i begge retninger, og en synlig rejseskala lader installationsteams bekræfte positionen til enhver tid.

Fjedermaterialer udvalgt til lang udmattelseslevetid

Fjederspoler er viklet af 60Si2Mn eller 50CrVA stål, begge valgt på grund af deres høje træthedsstyrke og ensartede ydeevne over år med termisk cykling. Kombinationen af ​​godt materiale og kontrollerede spoleprocesser understøtter det stabile belastningsudbytte og lange serviceintervaller, der forventes i kraft- og procesanlæg.

Felt justerbar uden gætværk

En belastningsjusteringsskrue gør det muligt at finjustere støttekraften på stedet. Drejning af skruen i den markerede retning øger eller mindsker belastningen i intervaller på 2 % med et samlet justeringsområde på ±10 % til ±20 % afhængigt af modellen. En drejeskive ved siden af ​​skruen aflæser justeringen direkte, så montøren kan indstille den ønskede indstilling uden at fjerne enheden eller bruge eksterne vejeceller.

Forudindstillede stifter, der forenkler installation og hydrotestning

Hver konstant fjederophæng forlader fabrikken med røde forudindstillede stifter sat til den kolde installationsposition specificeret af kunden. Stifterne låser mekanismen, så rørsystemet kan hydrostatisk testes eller kemisk rengøres uden yderligere afbøjning af fjedersamlingen. Vores standardstifter er designet til at holde op til det dobbelte af den nominelle driftsbelastning under test. Hvis der forventes højere testbelastninger, forstærker vi stiftenheden, når den er informeret på bestillingsstadiet. Stifterne skal fjernes før systemet tages i brug.

Kvalitetskontrol og sporbarhed

Vores kvalitetssystem er certificeret efter ISO 9001:2015. Hver konstant fjederophæng er samlet og forudindstillet til kundens specificerede belastning og kørsel på en kalibreret teststand. Vi registrerer belastningen ved flere positioner på tværs af slaget for at bekræfte, at afvigelsen forbliver inden for den specificerede tolerance. Disse testregistreringer opbevares og kan leveres sammen med forsendelsen.

Materialecertificeringer for fjederspolerne, konstruktionsstål og fastgørelseselementer kan spores til møllen. For projekter, der kræver overholdelse af ASME B31.1, B31.3, EN 13480 eller andre internationale koder, leverer vi de nødvendige dokumentationspakker, herunder svejseprocedurekvalifikationer og NDT-rapporter, når det er relevant.

Hvor højkapacitets konstant fjederophæng anvendes

Disse understøtninger installeres overalt, hvor et rørsystem oplever stor lodret forskydning og kan ikke tolerere skiftende støttekræfter. Typiske installationer omfatter hoveddampledninger i termiske og nukleare kraftværker, varmeopvarmningsrør, kedelfødevandsstigerør og højtemperaturprocesrør i raffinaderier og kemiske anlæg. I hvert tilfælde opretholder bøjlen en næsten konstant belastning fra kold til varm, hvilket forhindrer uønsket spændingsoverførsel til turbineforbindelser, fartøjsdyser og andet følsomt udstyr.

Ofte stillede spørgsmål

Hvordan adskiller en konstant fjederophæng sig fra en variabel fjederstøtte?

En variabel fjederstøtte ændrer sin belastning, når fjederen afbøjes, hvilket betyder, at røret mærker en anden kraft i den kolde og varme tilstand. En konstant fjederophæng er designet, så støttekraften forbliver næsten den samme gennem hele slaget. Dette forhindrer belastningsvariation i at overføre spændinger ind i rørsystemet, hvilket er særligt vigtigt på kritiske ledninger med stor lodret bevægelse.

Kan Tianshun fremstille bøjler, der er klassificeret over 500 kN?

Ja. Vi behandler højkapacitetsstøtter som specialfremstillede ordrer. Du kan sende os designtegningerne eller angive belastning, vandring, endeforbindelser og gældende kode. Vores ingeniørteam vil designe bøjlen i overensstemmelse hermed og levere godkendelsestegninger før fremstilling.

Hvad er formålet med de røde forudindstillede stifter, og hvornår skal de fjernes?

De forudindstillede stifter låser bøjlen i den kolde monteringsposition. De holder mekanismen stiv, så rørsystemet kan fyldes, hydrotestes eller rengøres kemisk uden at fjederen bevæger sig. Stifterne må kun fjernes, efter at alle test er afsluttet, og før systemet tages i brug til normal drift. At lade dem sidde under drift ville forhindre bøjlen i at fungere.

Hvilke internationale standarder kan du arbejde efter?

Vi leverer rutinemæssigt konstante fjederophæng til GB/T 17116.1, NB/T 47039, MSS SP-58, ASME B31.1/B31.3, EN 13480-3, VGB-R 510 L og JIS B 8501. Hvis dit projekt kræver en anden standard, så sender vi os venligst den specifikke overensstemmelse.

Kan husets finish tilpasses til korrosive eller offshore-miljøer?

Vores standard finish er varmgalvaniseret og epoxymalet. Til stærkt korrosive atmosfærer kan vi anvende specialiserede belægningssystemer eller fremstille huset af rustfrit stål. Angiv venligst miljøforholdene med din forespørgsel, så vi kan foreslå et passende beskyttelsessystem.

Hvad er dine betalingsbetingelser og typiske leveringstider?

Vi accepterer betaling ved bankoverførsel. Leveringstider afhænger af ordremængden og kompleksiteten af ​​de tilpassede indstillinger, men standard konstant fjederophæng kan typisk fremstilles og forudindstilles inden for fire til seks uger fra ordrebekræftelse. Hurtig levering kan diskuteres og aftales under kontraktforhandling.

Arbejder med Tianshun

Når du forespørger om en højbelastningskonstant fjederophæng, får du tildelt en dedikeret account manager, der forstår rørstøttedesign, ikke kun kommercielle termer. Vores ingeniørteam gennemgår dine standardkrav for belastning, rejse og rørføring og svarer med et teknisk forslag inden for 24 timer. Brugerdefinerede konfigurationer - ikke-standardrejser, udvidede temperaturområder, specielle materialer eller projektspecifik dokumentation - håndteres som en del af vores normale leveringsomfang.

Efter levering giver vi installationsvejledning, forudindstillede instruktioner til fjernelse af stifter og rådgivning om vedligeholdelse. Over 70 % af vores forretning kommer fra gentagne ordrer fra kunder, der er afhængige af vores support til at udføre forudsigeligt cyklus efter cyklus.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35.000 m² anlæg, Jiangsu, Kina — eksporterer til over 45 lande.

Konstante fjederophæng, der holder lasten stabil, så røret ikke ser nogen overraskelser.
