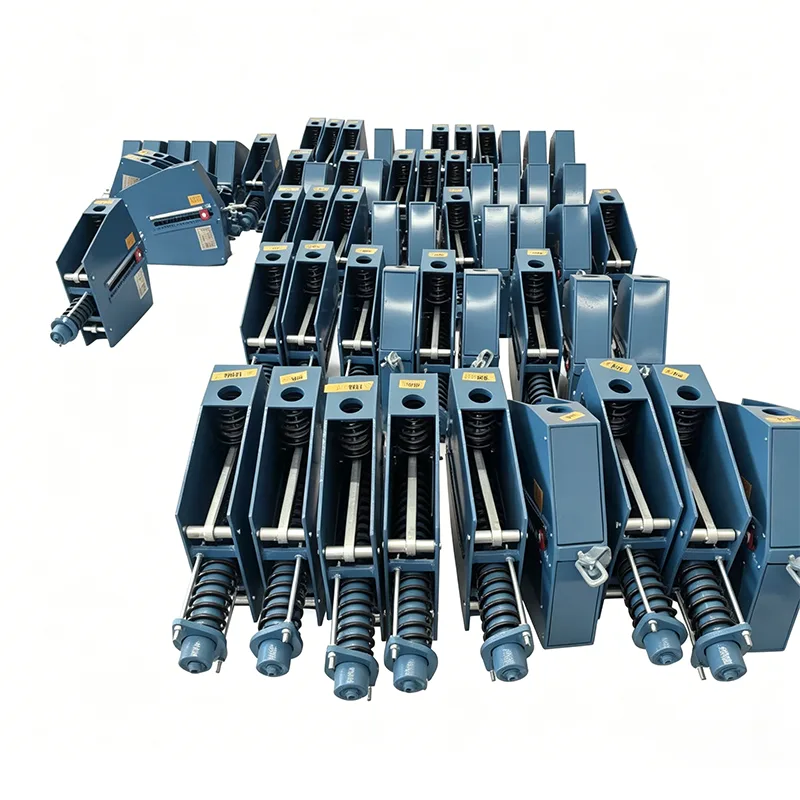

Yangzhou Tianshun Pipeline Technology Co., Ltd., der blev grundlagt i 2012, har 14 års dyb ekspertise i pipeline-støtteløsninger til elindustrien, med produkter, der betjener snesevis af indenlandske kraftværksprojekter. Vores termiske kraftværks konstante fjederstøtte er et specialiseret produkt udviklet strengt i overensstemmelse med DL/T-serien af elindustristandarder. Specielt optimeret til højtemperatur-, højtryks- og langtidskontinuerlige driftskarakteristika for termiske kraftværker, er det den centrale støttekomponent for de fire store rørledningssystemer i kraftværker.
Sammenlignet med almindelige industrielle rørledninger fungerer rørledningssystemer til termiske kraftværker under langt hårdere forhold:
▶ Høj temperatur og tryk: Hoveddamprørledninger ved 540℃~620℃, tryk 16MPa~35MPa
▶ Stor termisk forskydning: Lodret forskydning af hoveddamprørledninger kan nå 300~500 mm
▶ Tung belastning: tykvæggede rørledninger med stor diameter, enkelt løftepunktsbelastning 50~300 tons
▶ Høje krav til kontinuerlig drift: Enhedens årlige driftstimer ≥7500 timer, med store nedlukningstab
▶ Følsom over for udstyrstryk: Ekstremt strenge krav til rørledningstryk ved dampturbines ind- og udløb
▶ Højt sikkerhedsniveau: Klassificeret som trykrørledninger med betydeligt sikkerhedsansvar
Almindelige konstante fjederophæng kan ikke fuldt ud opfylde disse krav, hvilket gør dedikeret termisk kraftværks konstant fjederstøtte afgørende.
| Konstant Spring Hanger Spec Tabel | Eksempel |
| Model / serie | PH, LH, CA, CS, TH |
| Belastningskapacitet (drift) | 0,1 kN - 500 kN |
| Samlet rejse | 50 mm, 100 mm, 200 mm, 400 mm |
| Faktisk rejse | Op til 600 mm |
| Belastningsafvigelse (tolerance) | ±5 % (Standard) / ±3 % (Høj præc.) |
| Installationsposition | Vandret / Lodret |
| Boliger finish | Varmgalvaniseret / Epoxy |
| Driftstemp. | -20°C til +80°C (omgivende) |
| Spring Coil Materiale | 60Si2Mn / 50CrVA |
| Belastningsjusteringsområde | ±10 % (feltjustering) |
Bøjler og understøtninger til termiske kraftværker skal overholde følgende elindustristandarder:
|
Standard nummer |
Standard navn |
Kernekrav |
|
DL/T 616 |
Vejledning til vedligeholdelse og justering af damp-vand rørledninger og understøtninger i termiske kraftværker |
Driftskrav til vedligeholdelse, justering og inspektion |
|
DL/T 1113 |
Acceptkode for rørledningsstøtter og bøjler i termiske kraftværker |
Fabriksaccept og installationsacceptstandarder |
|
DL/T 5054 |
Teknisk kode for design af damp-vand rørledninger i termiske kraftværker |
Designvalg og belastningsberegning |
|
GB/T 17116 |
Rørledningsstøtter og bøjler Del 1: Tekniske specifikationer |
Generelle tekniske krav |
Thermal Power Plant Constant Spring Support opfylder fuldt ud alle ovennævnte standardkrav, og fabriksleveringsdokumenter kan bruges direkte til overvågning og accept af kraftværkets kvalitet.
|
Kraftværkssystem |
Navn på rørledningen |
Anbefalet produkttype |
Typiske parametre |
|
Kedelsystem |
Hoveddamprørledning |
Termisk kraftværk Konstant fjederstøtte |
100~300 tons, 200~400mm forskydning |
|
Kedelsystem |
Genopvarm damprørledningen |
Konstant fjederophæng/støtte |
80~200 tons, 250~450mm forskydning |
|
Fødevandssystem |
Højtryks fødevandsrørledning |
Konstant + Variabel kraftkombination |
30~100 tons, 100~250mm forskydning |
|
Dampturbinesystem |
Turbine indløbs-/udløbsrørledninger |
Konstant fjederstøtte med høj præcision |
50~150 tons, konstans ≤±4% |
|
Luft-, røggas- og kulsystem |
Varmluftskanaler, røggaskanaler |
Fjederstøtte med variabel kraft |
10~50 tons, 50~150mm forskydning |
|
Ekstraktionsdampsystem |
Dampekstraktionsrørledninger på alle stadier |
Variabel kraft + konstant kraft |
5 ~ 50 tons, 50 ~ 200 mm forskydning |
|
Afløbssystem |
Dræn- og nedblæsningsrørledninger |
Variabel kraftfjeder |
1~20 tons, 30~100mm forskydning |
|
Kemisk vandsystem |
Make-up vand, kondensat |
Stiv støtte + variabel kraft |
Lille belastning, lille forskydning |
Fjedre bruger 60Si2CrVA højtemperaturbestandigt fjederstål, hvilket reducerer spændingsafspændingshastigheden med 50 % ved 400 ℃
Højtemperaturdele anvender 12Cr1MoV varmebestandigt stål for at undgå krybning ved høje temperaturer
Udstyret med varmeisolerende rørsko til at blokere varmeoverførsel fra rørledninger til fjedre
Fjederdriftstemperatur kontrolleret under 120 ℃ for at sikre langsigtet ydeevnestabilitet
Konstansen blev forbedret til ≤±4%, hvilket minimerer tryk på dampturbiner
Kalibreret til både kolde og varme arbejdsforhold før levering
Forskydningsindikation nøjagtigt til 1 mm for bekvem driftsovervågning
Belastningsforskydningskurver til rådighed for at understøtte rørledningsspændingsanalyse
Knastoverflade med højfrekvent slukning + karbureringsbehandling, 5x længere levetid
Stiftaksler med selvsmørende bøsninger, vedligeholdelsesfrit design
Alle bolte med anti-løsningsforanstaltninger, ingen løsnelse under vibration
C4-niveau anti-korrosionsklassificering, velegnet til udendørs kraftværksmiljøer
Præcis kalibreret i henhold til designinstituttets belastninger før levering, direkte installation på stedet
Udstyret med specielt oplåsningsværktøj, et-klik oplåsning efter installation
Ekstern belastningsjusteringsmekanisme, der muliggør online finjustering under drift
Tydelige forskydningsmarkeringer for nem observation af kraftværksinspektionspersonale
Øvre og nedre mekaniske grænser for at forhindre overkørselsskader
Sikkerhedsfaktor for bøjlestang ≥5 gange, hvilket eliminerer risiko for brud
Fjederbrudsbeskyttelsesanordning, der sikrer sikker støtte selv under ekstreme forhold
Overbelastningsadvarselsmærker for at bede operatører om rettidig håndtering
Almindelige problemer og forebyggende foranstaltninger
|
Driftsproblem |
Årsagsanalyse |
Forebyggende foranstaltninger |
|
Fjederlås ikke udløst |
Glemmer at fjerne låsebolte efter montering |
Skal være inkluderet i tjeklisten for installationsgodkendelse |
|
Forskydningsstop |
Mekanisme rust, manglende smøring |
Årlig eftersyn og smøring af stiftaksler |
|
Stor belastningsafvigelse |
Faktisk rørledningsvægt er ikke i overensstemmelse med design |
Tjek igen og juster 1 måned efter operationen |
|
Bøjle vipning |
Stor vandret rørledningsforskydning |
Vælg strukturer, der tillader afbøjning |
|
Kraftig korrosion |
Udendørs, kystnære miljøer |
Vælg materialer i galvaniseret eller rustfrit stål |
Tjek forskydningsindikatorens position og sammenlign med historiske optegnelser
Kontroller, at alle låsebolte er blevet fjernet
Undersøg bøjlestænger og stiftaksler for deformation og revner
Kontroller svejsninger for revner
Inspicer korrosionsbelægningens integritet
Registrer driftsdata og opret støtte/ophængsbog
Med korrekt vedligeholdelse har Thermal Power Plant Constant Spring Support en levetid på over 20 år, hvilket svarer til levetiden for kraftværkets hovedudstyr.
Standarder for levering af kraftværksprojekter Fabriksdokumentpakke (opfylder kravene til tilsyn med kraftværkskvalitet):
Produktkvalifikationsbevis
Materiale kvalitetscertifikater
Forårstestrapporter
Komplet maskinbelastningstestkurver
Installations- og betjeningsvejledning
Fabriksinspektionsoptegnelser
Teknisk personale på stedet teknisk offentliggørelse
Installationsvejledning og idriftsættelse
Støtte kraftværkets sektionsprøvedrift
Escort for enhed 168-timers prøvedrift
Betjente 30+ indenlandske kraftværksprojekter, inklusive 300MW, 600MW, 1000MW enheder
Leveret understøtninger til fire store rørledninger i en ultra-superkritisk 1000MW enhed
Udskiftet over 200 understøtninger/ophæng i et renoveringsprojekt for termisk kraftværk
Ingen kvalitetsklager i på hinanden følgende år, høj købsrate fra kraftværker
3 års produktgaranti, gratis reparation og udskiftning i garantiperioden
24-timers respons på nødproblemer med kraftværker, support på stedet inden for 48 timer
Livsvarig teknisk rådgivning og reservedelsforsyning
Årlig support/ophængsinspektion tilgængelig
Thermal Power Plant Constant Spring Support er det pålidelige støttevalg til højtemperatur- og højtryksrørledninger i termiske kraftværker. Med 14 års dyb erfaring i elindustrien forstår vi grundigt kraftværkets arbejdsforhold og standardkrav, hvilket sikrer sikker og stabil enhedsdrift med professionelle produkter og tjenester.
