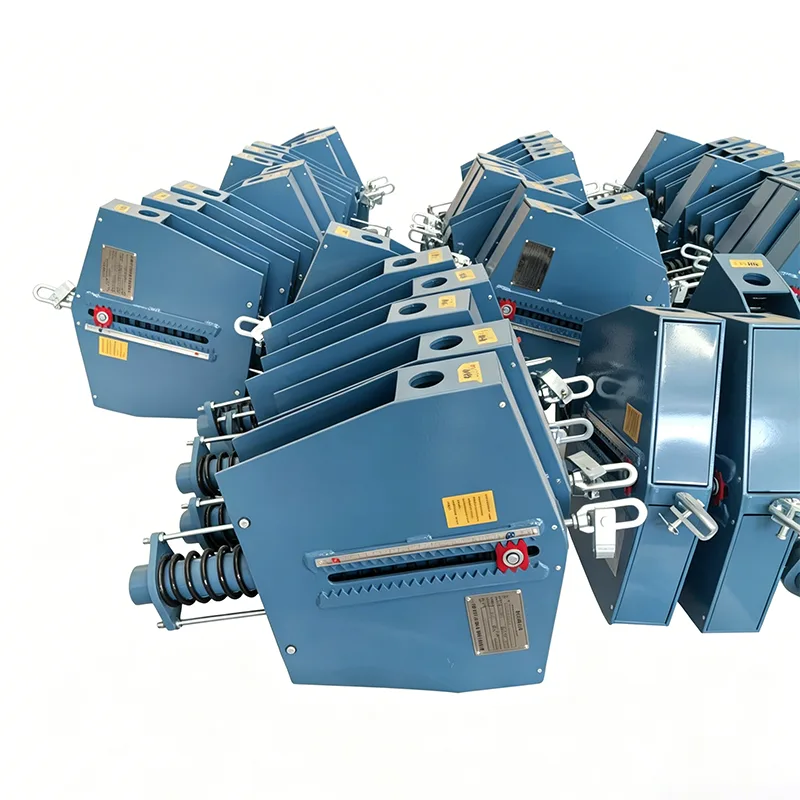

Energirørlednings konstant fjederstøtte

I naturgas, LNG, brintenergi og traditionelle energitransmissionsrørledningsnetværk spænder rørledningssystemer ofte over komplekse geografiske miljøer og modstår alvorlig termisk udvidelse og sammentrækning. Bakket op af 14 års teknisk akkumulering inden for rørledningsstøtteteknologi har Yangzhou Tianshun Pipeline Technology Co., Ltd. specielt udviklet Energy Pipeline Constant Spring Support til energitransmissionsscenarier. Dette produkt anvender en præcisionsmomentligevægtsmekanisme for at sikre, at støttebelastningen forbliver konstant, når rørledningen gennemgår lodret forskydning med stort spændvidde. Denne funktion undgår effektivt yderligere stress forårsaget af belastningsoverførsel til følsomt udstyr, såsom ventiler og kompressorer, og er en nøglekomponent, der sikrer sikker og stabil drift af langdistance-energirørledningsnetværk.

Belastningsforskydningskurve opnået fra typetesten af ​​en konstant fjederstøtte/ophæng. Den vandrette akse står for forskydning, mens den lodrette akse repræsenterer belastning. Kurven forbliver tilnærmelsesvis vandret på tværs af den fulde arbejdsvandring, hvilket viser, at støttekraften i det væsentlige forbliver konstant, når rørledningerne afbøjes på grund af termisk udvidelse og sammentrækning.

Denne typetest verificerer belastningskonstans, fuld bevægelsesstabilitet og driftssikkerhed af konstantfjederenheder. Alle produktionsenheder er underlagt belastningskalibrering før forsendelse, med belastningsafvigelse kontrolleret inden for ±6 % i overensstemmelse med ANSI/MSS-SP-58-2018 og NB/T47038-2013.

Disse produkter er anvendelige til industrielle rørsystemer med stor termisk forskydning, inklusive hoveddamprørledninger og andre højtemperatur- og højtryksrør.

Produktets tekniske specifikationer

Konstant Spring Hanger Spec Tabel	Eksempel
Model / serie	PH, LH, CA, CS, TH
Belastningskapacitet (drift)	0,1 kN - 500 kN
Samlet rejse	50 mm, 100 mm, 200 mm, 400 mm
Faktisk rejse	Op til 600 mm
Belastningsafvigelse (tolerance)	±5 % (Standard) / ±3 % (Høj præc.)
Installationsposition	Vandret / Lodret
Boliger finish	Varmgalvaniseret / Epoxy
Driftstemp.	-20°C til +80°C (omgivende)
Spring Coil Materiale	60Si2Mn / 50CrVA
Belastningsjusteringsområde	±10 % (feltjustering)

Teknisk tilpasningsevne og drifts- og vedligeholdelsesfordele

I selve konstruktionen og driften af ​​energirørledninger tager designet af Energy Pipeline Constant Spring Support fuldt ud smertepunkterne ved konstruktion på stedet og senere vedligeholdelse:

Kold-state-låsning og hurtig installation: Før levering er fjederen forkomprimeret og låst i kold-state-installationspositionen i henhold til spændingsberegningsrapporten for rørledningssystemet. På stedet er det kun nødvendigt med enkel gevindfinjustering og rodfiksering for at nå den beregnede spændingstilstand, hvilket i høj grad forkorter konstruktionsperioden for rørgallerier.

Visualiseret driftsovervågning: Udstyret med eksterne højpræcisionsforskydningsindikatorplader og belastningsskalaer kan drifts- og vedligeholdelsespersonale intuitivt bedømme, om rørledningen er i den konstruerede arbejdsposition under daglig inspektion uden at skille skallen ad, hvilket letter rettidig detektering af rørledningssætning eller unormal deformation.

Fleksible rodfæstemetoder: En række forskellige rodforbindelsesløsninger er tilvejebragt (såsom svejste enkeltplader, bøjler, stålstrukturforbindelser osv.), som kan opnå stabil rodfæstning, uanset om det er til overliggende rørgallerier, flodkrydsende rørbroer eller udstyrskroppe.

Strengt produktions- og kvalitetskontrolsystem

Som sikkerhedsforsvarslinjen for energiinfrastruktur følger hele produktionsprocessen for Energy Pipeline Constant Spring Support strenge kvalitetskontrolstandarder:

Omfattende in-house test udføres på hvert produkt før forsendelse

Før afsendelse gennemgår hvert produkt en komplet intern testproces. Denne proces omfatter dimensionel og visuel inspektion, PMI (positiv materialeidentifikation), hårdhedstestning, MT/PT ikke-destruktiv testning, hvor det er relevant, fjederbelastningstest med belastningsforskydningskurver og måling af belægningstykkelse. Fabrikstestrapporter (FTR) og Materialetestrapporter (MTR) leveres.

Præcisering af tredjeparts akkreditering

Intern test er ikke det samme som tredjepartstest akkrediteret af ILAC. Hvis tredjeparts vidnet test eller laboratorietest er påkrævet, kan det leveres som en separat valgfri service.

Valgfri tredjepartsinspektionstjenester (noteret separat)

1. Materialeafprøvning

Denne service dækker kemisk sammensætningsanalyse, trækprøvning, Charpy lavtemperatur slagtest og hårdhedstest.

2. Svejs NDT

Tilgængelige metoder omfatter magnetisk partikeltestning (MT), væskegennemtrængningstestning (PT), ultralydstestning (UT) og radiografisk testning (RT).

3. Test af fjederbelastningsydelse

Last-forskydningskurver er inkluderet.

4. Inspektion af varmgalvanisering / epoxybelægning korrosionsbeskyttelse

5. Vidne til testning, fabriksovervågning og inspektion før forsendelse (PSI)

Vores kendetegnende fordele

Benchmarked mod LISEGA International Pipe Support System

Vores produktbelastningsnøjagtighed, teststandarder og dokumentationssystemer er benchmarked i forhold til LISEGAs internationale rørstøttesystem.

Mere end en standard indenlandsk leverandør

I modsætning til standard indenlandske producenter, der kun leverer selve produktet, leverer vi en last-forskydningskurve med hver fjederenhed. Vi hjælper også med at arrangere tredjeparts SGS-test og bevidnede inspektioner, og vi understøtter dokumentgennemgange af PE/CPE-ingeniører til oversøiske projekter.

Hvorfor vælge Tianshun's Energy Pipeline Constant Spring Support?

Dybtgående energiprojekterfaring: Produkterne har fungeret stabilt i LNG-terminaler, langdistancetransmissionsrørledninger for naturgas og raffineringsprojekter i mere end 40 lande rundt om i verden, og har modstået prøvelserne i ekstreme klimaer og komplekse arbejdsforhold.

Fuld-proces engineering support: Vi leverer tekniske tjenester i hele processen fra rørledningsspændingsanalyse (CAESAR II-simulering), typevalgsberegning til installationsvejledning på stedet, hvilket sikrer, at hver støtte nøjagtigt matcher arbejdsforholdene.

Pålidelig leveringskæde levering: Med afhængighed af automatiserede produktionslinjer og komplet testudstyr på vores Jiangsu-base sikrer vi rettidig levering af materialer af høj kvalitet til storskala energiprojekter.

Fuld livscyklussupport: Vi etablerer eksklusive projektfiler og leverer tilstandsvurdering, belastningsnulstilling og udskiftningsvejledning under nedlukningsvedligeholdelse, hvilket reducerer drifts- og vedligeholdelsesrisici for rørledningsnetværk.
